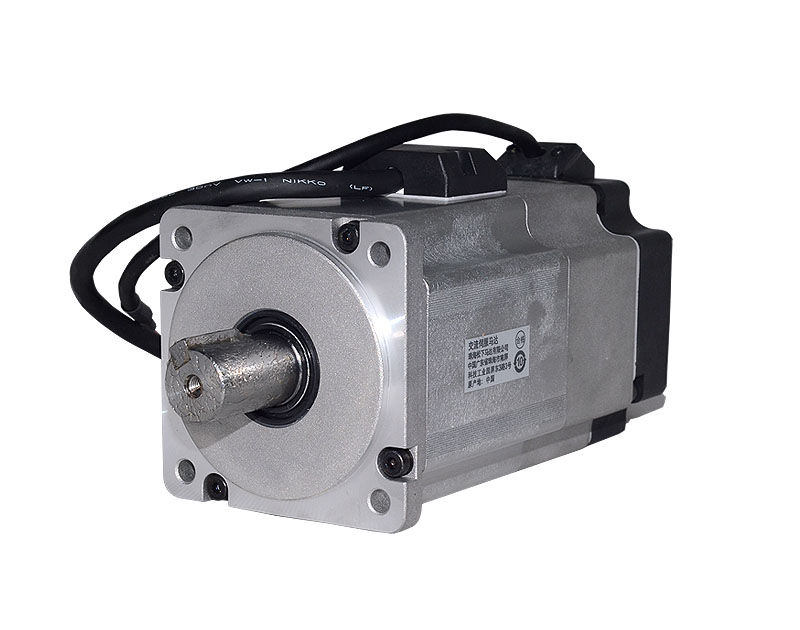

鬆下香蕉视频18以下禁止電機的控製模式詳解

1. 轉矩控製：

轉矩控製方式是通過外部模擬量的輸入或直接的地址的賦值來設定電機軸對外的輸出轉矩的大小，具體表現為例如 10V 對應 5Nm 的話，當外部模擬量設定為 5V 時電機軸輸出為 2.5Nm:如果電機軸負載低於 2.5Nm 時電機正轉，外部負載等於 2.5Nm 時電機不轉，大於 2.5Nm 時電機反轉（通常在有重力負載情況下產生）。可以通過即時的改變模擬量的設定來改變設定的力矩大小，也可通過通訊方式改變對應的地址的數值來實現。應用主要在對材質的受力有嚴格要求的纏繞和放卷的裝置中，例如饒線裝置或拉光纖設備，轉矩的設定要根據纏繞的半徑的變化隨時更改以確保材質的受力不會隨著纏繞半徑的變化而改變。

2. 位置控製：

位置控製模式一般是通過外部輸入的脈衝的頻率來確定轉動速度的大小，通過脈衝的個數來確定轉動的角度，也有些香蕉视频18以下禁止可以通過通訊方式直接對速度和位移進行賦值。

由於位置模式可以對速度和位置都有很嚴格的控製，所以一般應用於定位裝置。

3. 速度模式：

通過模擬量的輸入或脈衝的頻率都可以進行轉動速度的控製，在有上位控製裝置的外環 PID 控製時速度模式也可以進行定位，但必須把電機的位置信號或直接負載的位置信號給上位反饋以做運算用。位置模式也支持直接負載外環檢測位置信號，此時的電機軸端的編碼器隻檢測電機轉速，位置信號就由直接的最終負載端的檢測裝置來提供了，這樣的優點在於可以減少中間傳動過程中的誤差，增加整個係統的定位精度。

4. 全閉環控製模式：全閉環控製是相對於半閉環控製而言的。

首先91香蕉视频APP下载安装來了解下半閉環控製，半閉環是指數控係統或 大香蕉一级片發出速脈衝指令。香蕉视频18以下禁止接受指令，然後執行，在執行的過程中，香蕉视频18以下禁止本身的編碼器進行位置反饋給香蕉视频18以下禁止，香蕉视频18以下禁止自己進行偏差修正，香蕉视频18以下禁止本身誤差可避免，但是機械誤差無法避免，因為控製係統不知道實際的位置。而全閉環是指香蕉视频18以下禁止接受上位控製器發出速度可控的脈衝指令，香蕉视频18以下禁止接受信號執行，執行的過程中，在機械裝置上有位置反饋的裝置，直接反饋給控製係統，控製係統通過比較，判斷出與實際偏差，給香蕉视频18以下禁止指令，進行偏差修正，這樣控製係統通過頻率可控的脈衝信號完成香蕉视频18以下禁止的速度環控製， 然後又通過位置成人香蕉视频下载（光柵尺、編碼器）完成香蕉视频18以下禁止的位置環控製，這種把鬆下香蕉视频18以下禁止電機、運動控製器、位置成人香蕉视频下载三者有機的結合在一起的控製模式稱之為全閉環控製。

鬆下香蕉视频18以下禁止電機PID三環對香蕉视频18以下禁止控製的影響

鬆下香蕉视频18以下禁止電機一般為三個環控製，所謂三環就是 3 個閉環負反饋PID調節係統。從內向外分別為電流環、速度環、位置環。

1. 電流環： 最內的 PID 環就是電流環，此環完全在香蕉视频18以下禁止驅動器內部進行，通過霍爾裝置檢測驅動器給電機的各相的輸出電流，負反饋給電流的設定進行 PID 調節，從而達到輸出電流盡量接近等於設定電流，電流環就是控製電機轉矩的，所以在轉矩模式下驅動器的運算最小，動態響應最快。

2. 速度環：通過檢測的電機編碼器的信號來進行負反饋 PID 調節，它的環內 PID 輸出直接就是電流環的設定，所以速度環控製時就包含了速度環和電流環，換句話說任何模式都必須使用電流環，電流環是控製的根本，在速度和位置控製的同時係統實際也在進行電流（轉矩）的控製以達到對速度和位置的相應控製。

3. 位置環：它是最外環，可以在驅動器和電機編碼器間構建也可以在外部控製器和電機編碼器或最終負載間構建，要根據實際情況來定。由於位置控製環內部輸出就是速度環的設定，位置控製模式下係統進行了所有 3 個環的運算，此時的係統運算量最大，動態響應速度也最慢。

三環的增益調整

1. 首先電流環： 電流環的輸入是速度環 PID 調節後的那個輸出，91香蕉视频APP下载安装稱為“電流環給定”吧，然後呢就是電流環的這個給定和“電流環的反饋”值進行比較後的差值在電流環內做 PID 調節輸出給電機，“電流環的輸出”就是電機的每相的相電流，“電流環的反饋”不是編碼器的反饋而是在驅動器內部安裝在每相的霍爾元件（磁場感應變為電流電壓信號）反饋給電流環的。

2. 速度環： 速度環的輸入就是位置環 PID 調節後的輸出以及位置設定的前饋值，91香蕉视频APP下载安装稱為“速度設定”，這個“速度設定”和“速度環反饋”值進行比較後的差值在速度環做PID 調節（主要是比例增益和積分處理）後輸出就是上麵講到的“電流環的給定”。速度環的反饋來自於編碼器的反饋後的值經過“速度運算器”得到的。

3. 位置環：位置環的輸入就是外部的脈衝（通常情況下，直接寫數據到驅動器地址的香蕉视频18以下禁止例外），外部的脈衝經過平滑濾波處理和電子齒輪計算後作為“位置環的設定”，設定和來自編碼器反饋的脈衝信號經過偏差計數器的計算後的數值在經過位置環的 PID 調節（比例增益調節，無積分微分環節）後輸出和位置給定的前饋信號的合值就構成了上麵講的速度環的給定。位置環的反饋也來自於編碼編碼器安裝於鬆下香蕉视频18以下禁止電機尾部，它和電流環沒有任何聯係，他采樣來自於電機的轉動而不是電機電流，和電流環的輸入、輸出、反饋沒有任何聯係。而電流環是在驅動器內部形成的，即使沒有電機，隻要在每相上安裝模擬負載（例如電燈泡）電流環就能形成反饋工作。
